大好きな日本海軍の小艦艇総覧

本稿の読者(そんな人いるのかな、と想いつつ)はなんとなく気配を感じてもらっているかもしれませんが、筆者は通商路を巡る海軍のあり方に大変興味があり、その流れで通商路保護の主役である「小艦艇」が大好きなのです。

ここで、小艦艇を総まとめ。



小型駆逐艦(二等駆逐艦水雷艇

二等駆逐艦

「二等」と付くと、なんとなく派生系・補助系の艦種の様に見えてしまうのですが、実はこちらが駆逐艦の本流だ(であるべきだった、と言うべきでしょうか)と、筆者は思っています。

本稿でも何度か触れてきた事ですが、日本海軍は「艦隊決戦」をその艦隊設計構想の根幹に持ち続けてきました。幸い(?)、日本という国は海外に大規模な植民地を持たず、「艦隊決戦」は常に大洋を押し渡ってくる敵艦隊を想定していれば事足りる、と言う環境ではありました。こうして主力艦隊同士が雌雄を決する「艦隊決戦」の前に、いかに押し寄せる敵艦隊を削り細らせるか、と言う「漸減戦術」が決戦の前哨戦として構想されてゆきます。

並行して、それまであまりパッとしなかった魚雷が急速にその威力・性能を向上させ、これを主要兵器とする駆逐艦が大型化、高速化し、「漸減戦術」の主役として位置付けられる様になります。強力な魚雷を装備した有力な駆逐艦部隊で数次に渡る攻撃をかけ、決戦前に敵艦隊を細らせておこう、と言うわけですね。こうして十分な航洋性を持つ大型で高速な駆逐艦、「一等駆逐艦」という分類が生まれたのです。ある意味、「一等駆逐艦」は艦隊決戦専任艦種、と言っても良いかもしれません。


大正期から昭和初期にかけ、駆逐艦設計はそれまでの欧米模倣による模索の時期を終え、日本オリジナルとも言うべき艦型にたどり着きます。それが「峯風級」駆逐艦から「睦月級」駆逐艦に至る本稿では「第一期決定版」と呼んでいるデザインです。

特徴としては航洋性を重視して艦首を超えてくる波から艦橋を守ために艦首楼と艦橋の間にウェルデッキという切り欠き部分が設定されています。さらに操作要員が露出する当時の防楯付き単装砲架の主砲は全て一段高い位置に装備され波浪の影響を少なくする工夫がされています。

f:id:fw688i:20200627183230j:plain

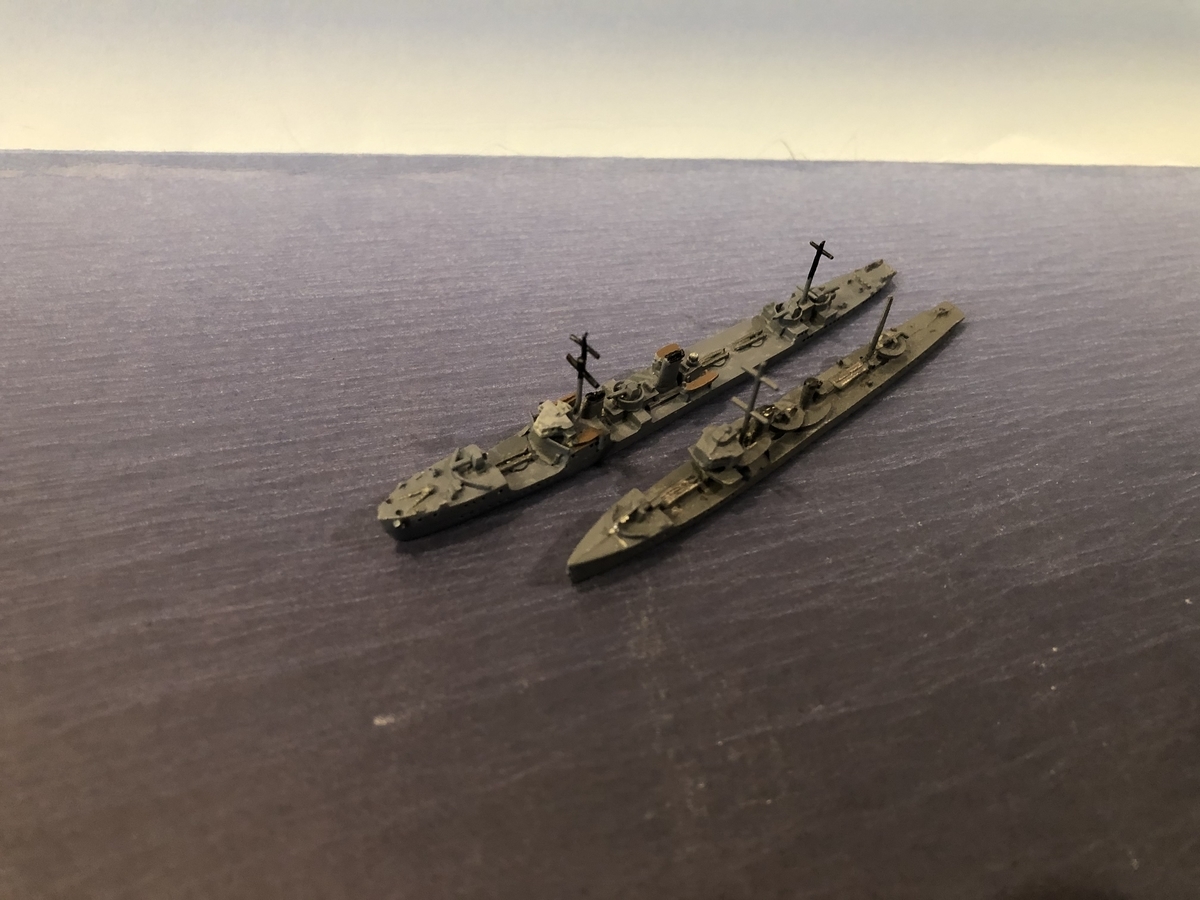

(直上の写真:「日本オリジナル」デザインの一等駆逐艦「神風級」と二等駆逐艦「樅級」:同一のデザインコンセプトを持ち、武装を削減しています)

これらの「日本オリジナル」の艦型を取り入れて設計され、警備や護衛など多種多様な任務に対応する量産性も担保しつつ、大型高性能艦(一等駆逐艦)の補完も併せ持つ「スペックダウン版」の駆逐艦が以下の「樅級」駆逐艦と、それに続く「若竹級」駆逐艦でした。両級あわせて34隻が建造される予定でした。

しかし計画半ばで、ワシントン・ロンドン体制の制約により「八八艦隊計画」は中止され、加えて特にロンドン条約により駆逐艦保有数にも制限がかけられます。「艦隊決戦」に重点を置く日本海軍としては、割り当てられた保有枠は「艦隊決戦専任艦種」である「一等駆逐艦」に重点を置かざるを得ず、結局「樅級」は21隻、「若竹級」は8隻で建造が打ち切られ、、以後、「二等駆逐艦」は建造されなくなりました。



第一次世界大戦で示された戦争の形態の変化を考慮すると、来るべき戦争は「総力戦」となることは明らかであり、「艦隊決戦」の様な雌雄を決するような戦いが起きることは稀で、「補給」「資源供給能力」の維持に重点をおいた浸透性と常備性の高い戦いにおいては消耗に耐えられるだけの数の装備はどうしても必要になるはずでした。

しかし結局、日本海軍はあくまで「艦隊決戦」に備えた装備計画方針を変えられず、「二等駆逐艦」相当の戦力の不足による「補給」「資源供給能力」への脅威にさらされ続ける事になります。

 (直下の写真:二等駆逐艦「樅級」の概観。68mm in 1:1250 by Hai :「若竹級」も外観的には大差ありません)

f:id:fw688i:20200627175020j:plain



「樅級」駆逐艦ja.wikipedia.org

前述の様に「峯風級」駆逐艦のスペックダウン版で、実際には種々の平時艦隊任務だけでなく主力艦隊護衛や、水雷戦隊の基幹戦力となるなど、建造当時は艦隊の中核戦力を担いました。800トンを切る船体(「峯風級」は1200トン)に、12cm主砲3門(「峯風級」は4門)、連装魚雷発射管2基(「峯風級」は3基)を主要兵装として装備し、36ノット(「峯風級」は39ノット)の速力を発揮することができました。



「若竹級」駆逐艦

ja.wikipedia.org

「樅級」駆逐艦の改良版で、課題とされていた不足する復原力を艦幅の増加(15センチ)により改善しました。



哨戒艇に改装

f:id:fw688i:20200627174918j:plain

 (直上の写真:二等駆逐艦は太平洋戦争では、両級あわせて10隻が島嶼部での陸戦隊の上陸作戦を想定した哨戒艇に改装されて活躍しました。哨戒艇は20ノット程度に速度を押さえ、大戦中、時期によって武装が異なりますが、基本は雷装を削減、もしくは撤廃し、主砲等も削減し対空砲を強化しています。一部には艦尾に上陸用舟艇の搭載用のスロープを設けた艦もありました。直下の写真は、哨戒艇武装配置)

f:id:fw688i:20200627174939j:plain

太平洋戦争当時には両級共に既に老朽艦で、「樅級」は3隻、「若竹級」は6隻が駆逐艦として、両級あわせて10隻が哨戒艇として参戦し、駆逐艦籍の艦は9隻中7隻が、哨戒艇籍の艦は10隻中9隻が戦没しました。



水雷艇

ワシントン・ロンドン体制で、駆逐艦にも保有制限がかかると、日本海軍は制限外の水雷艇に重武装を施し、小型駆逐艦として活用する事に着目します。



「千鳥級」水雷艇

ja.wikipedia.org 600トンを切る小さな艦体に、当時の主力駆逐艦と同様に50口径5インチ砲(12.7cm砲)を、艦首部に単装砲塔、艦尾部に連装砲塔という配置で3門を搭載し、さらに連装魚雷発射管を2基、予備魚雷も同数装備、30ノットの速力を発揮する高性能艦として誕生します。駆逐艦なみの主砲装備のために射撃管制塔の要請から艦橋も大型化し、設計中から既に重武装に起因する復原力不足は課題として意識されていました。

公試時の転舵では大傾斜が生じ、急遽大きなバルジを追加装備する形で対策がとられ竣工しました。

f:id:fw688i:20200913104549j:image

 (直上の写真:「千鳥級」水雷艇の竣工時の概観。63mm in 1:1250 by Neptuneベースのセミ・スクラッチ)



f:id:fw688i:20200913104617j:image

 (直上の写真:「千鳥級」水雷艇の竣工時の特徴のアップ。上段:艦首部の単装砲塔と背の高い艦橋部。舷側には復原性対策として急遽増設されたバルジを再現してあります。下段左:連装魚雷発射管を2基装備、下段右:艦尾部の連装主砲塔)



その後、同型艦の「友鶴」で、40度程度の傾斜から転覆してしまうという事故が発生し(設計では90度傾斜でも復原できる事になっていました)、深刻な復原力不足が露呈します。

友鶴事件 - Wikipedia

事件後、設計が見直され、ほぼ別設計の艦として同級は生まれ変わります。その変更点は、艦橋を1層減じ小型化すると共に、バルジを撤去し代わりに艦底にバラストキール(98トン)の装着によるトップヘビー解消。そして武装を再考し、主砲口径を5インチ砲から12センチ砲へと縮小し、搭載形式も砲塔式から防楯付き単装砲架への変更(22トンの重量削減)、あわせて魚雷発射管を連装1基へ削減し予備魚雷も搭載しない(40トンの重量削減)、等により復元力は改善されましたが、速力は28ノットに低下してしまいました。

 (直下の写真:「千鳥級」水雷艇の復原性改修後の概観。63mm in 1:1250 by Neptune)

f:id:fw688i:20200627182051j:plain



竣工時と復原性改修後の比較は以下に。竣工時のモデルはイタリア海軍の水雷艇によく似ている気がします。海面のおだやかな地中海であればこれで大丈夫なのかもしれませんね。

f:id:fw688i:20200913104647j:image

戦争中は、敵潜水艦に対する速力不足が常に課題とされた「海防艦」と異なり、その優速を生かした理想的な対潜制圧艦と評価され、船団護衛等に活躍しました。

同型艦4隻中3隻が戦没。



「鴻級」水雷艇ja.wikipedia.org

 (直下の写真:「鴻級」水雷艇のの概観。72mm in 1:1250 by Neptune)

f:id:fw688i:20200627182113j:plain

「千鳥級」の改良型として設計中に上述の「友鶴事件」続く「第4艦隊事件」等が発生したため、復元性、船体強度が見直され、大幅な設計変更ののち完成しました。

基本設計、武装等は復原性改修後の「千鳥級」に準じ、速度を「千鳥級」が竣工時に発揮していた30ノットに回復しています。当初16隻の建造計画でしたが、ワシントン・ロンドン体制の終了に伴い、8隻で建造が打ち切られました。

改修後の「千鳥級」同様、護衛任務等には最適な艦型と評価が高く、この艦級の戦時急造に向けた工程簡素化等が検討されていれば、その後の日本海軍が陥った深刻な状況に対する早い段階での回答となり得たのかもしれません。

f:id:fw688i:20200627182146j:plain

 (直上の写真:「千鳥級」(上段)と「鴻級」水雷艇(下段)の武装比較。主砲(左列)は同じ12センチ砲ながら、「鴻級」では仰角を55°まであげたM型砲架を搭載しています。魚雷発射管(右列)は「千鳥級」が連装発射管であるのに対し、「鴻級」では3連装発射管に強化しています)



対潜水艦戦専任艦種(海防艦駆潜艇

海防艦という艦種

海防艦(新海防艦と言った方がいいでしょうか)は、実は筆者が最も好きな艦種の一つです。華々しい活躍こそありませんが、来る日も来る日も船団に寄り添って、目を真っ赤にしながら海面や空を通る黒点に目を凝らす、その様な正に海軍のワークホースとでも言うべき姿に、いつも胸が熱くなるのです。

本稿でも、下記の回に少しだけ登場してもらいました。本稿は八八艦隊計画を具体化した辺りから、少し架空戦記っぽい手触りになってゆくのですが、下記もその体現化と受け止めて楽しんでいただければ、と思います。

fw688i.hatenablog.com

今回は、初稿では、海防艦はもっと小さな扱いだったのですが、やはり思いが募って、結局、新海防艦のご紹介的なミニコーナーにしてしまいました。



甲型海防艦(「占守型:同型4隻」択捉型:同型14隻」)

f:id:fw688i:20200615210819j:image

(直上の写真は、甲型海防艦:「占守型」(手前)と「択捉型」(奥))


f:id:fw688i:20200615211103j:image

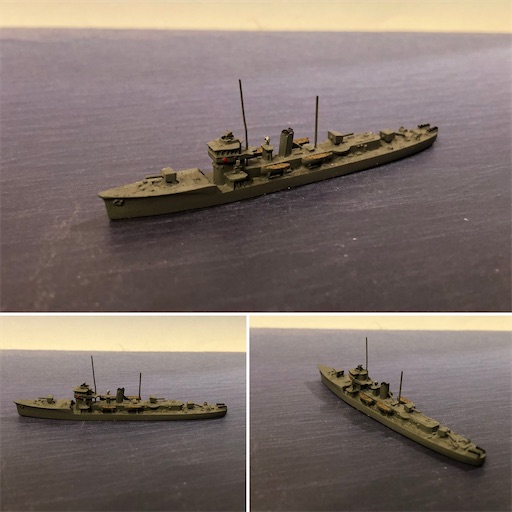

(直上の写真は、甲型海防艦「占守型」の概観。64mm in 1:1250 by Neptune: 平射砲を主砲とし、なんとなく平時の警備艦の趣があると思いませんか?)



f:id:fw688i:20200615210902j:image

(直上の写真は、甲型海防艦「択捉型」の概観。64mm in 1:1250 by Neptune: 「占守型」と外観位は大差はありません。南方航路の警備・護衛を想定し、爆雷の搭載数が定数では「占守型」の倍になっています)



当初、海防艦は、北方で頻発していた漁業紛争への対応を目的として整備されました。漁業保護、紛争解決に主眼が置かれたため、武装は控えめで、高速性も求められないかわり、経済性が高く長い航続力を有していました。こうした経済性と長い航続力は、船団護衛には最適で、ほぼ北方専用に設計された「占守型」の設計を引き継いで、南方での運用も視野に入れた「択捉型」が建造されました。国境での紛争解決等を想定したため、主砲は平射砲を装備し、南方の通商路警備をもその用途に含めたため若干の対潜装備を保有していました。870トンの船体にディーゼルエンジン2基を主機として搭載し、19.7,ノットの速度を出すことができました。



乙型海防艦甲型海防艦(「御蔵型:同型8隻」「日振型:同型9隻」「鵜来型:同型20隻」)

**実は設計時には「乙型」と言う分類でしたが、完成時には「甲型」に分類されました。従って、乙型海防艦は記録上は存在していないかもしれません。しかし明らかに設計の主目的等が変更されているので、なぜ、同分類としたものか疑問です。どなたか、理由をご存知の方がいらっしゃったら、ぜひ教えてください。とりあえず、便宜的に「甲型改」とでも呼んでおきましょうか。「甲型改」は正式名称ではないので、ご注意を。

f:id:fw688i:20200615211147j:image

(直上の写真は、甲型改(乙型海防艦:「御蔵型」(手前)と「日振型」(奥):「日振型」には建造工程を簡素化した準同型艦の「鵜来型」がありました)



f:id:fw688i:20200615210858j:image

(直上の写真は、甲型改(乙型海防艦「御蔵型」の概観。63mm in 1:1250 by Neptune: 主砲が高角砲となり、艦尾部の対戦兵器が充実しています。この艦級のあたりから、船団護衛の専任担当艦の色合いが濃くなってゆきます)



f:id:fw688i:20200614115054j:plain

(直上の写真は、甲型改(乙型海防艦「日振型」の概観。63mm in 1:1250 by Neptune.:基本的な外観は「御蔵型」と変わりませんが、建造工数の簡素化が図られ、工数が57000から30000へと大幅に減少、工期が9ヶ月から4ヶ月に短縮したと言われています)



戦争が深まるにつれ、南方の通商路での船舶の戦没が相次ぎ、航路護衛には潜水艦、航空機に対する戦闘力を求められるようになり、主砲を高角砲に変更、あわせて対潜装備が充実してゆきます(乙型海防艦甲型海防艦「御蔵型:同型8」「日振型:同型9」「鵜来型:同型20」)。あわせて、数を急速に揃える要求から、艦型は次第に小型化し、建造工程の簡素化が模索されます。写真を掲げた「日振型海防艦」は、940トンの船体に、12cm高角砲を艦首に単装砲架で、艦尾に連装砲架で装備し、加えて25mm3連装機銃を2基、艦尾に爆雷投下用の軌条を二本、爆雷投射機を2基搭載し、爆雷120個を搭載していました。ディーゼルエンジン2基を主機として、19.5ノットの速度を出すことができました。ヒ86船団の護衛隊には「大東」が参加しており、「鵜来型」のネームシップである「鵜来」は準同型艦でした)



丙型海防艦:同型56隻

f:id:fw688i:20200614115100j:plain

(直上の写真は、「丙型海防艦」の概要。54mm in 1:1250 by Neptune:簡素化はさらに進み、艦型が直線的になっています。船体は小型になり、武装は高角砲が1門減りましたが、対潜装備は投射機など充実しています

戦争後半、米潜水艦の跳梁は激化し、海防艦の量産性はより重視されるようになります。「丙型海防艦」では艦型の小型化、簡素化がさらに進み、艦型もより直線を多用したものになってゆきます。エンジンも量産性を重視して選択され、「日振型」同様ディーゼルエンジン2基の仕様ながら、速力は16.5ノットに甘んじました。甲型乙型よりも一回り小さな745トンの船体を持ち、武装は12cm高角砲を単装砲架で艦首、艦尾に各1基、25mm3連装機銃を2基を対空兵装として搭載し、爆雷投射機を12基、投下軌条を一本装備して、爆雷120個を搭載していました。同型艦は56隻が建造されています。艦名はそれまでの様に日本の島嶼名ではなく、番号に改められました。「丙型海防艦」は全て奇数の艦番号が割り当てられました。ヒ86船団の護衛隊には「23号艦」「27号艦」「51号艦」がが参加していました。



丁型海防艦:同型67隻

f:id:fw688i:20200615211233j:image

(直上の写真は、「丁型海防艦」の概要。56mm in 1:1250 by Neptune:「丙型」と武装等は変わりませんが、主機が変更になり、煙突の位置、形状が変わっています。排水量は変わりませんが、やや全長が長くなっています)

再三記述していますが、海防艦には量産性が求められましたが、一方でディーセルエンジンの生産能力にも限界があることから、上掲の「丙型海防艦」と並行して蒸気タービンを機関として搭載した「丁型海防艦」も建造され、こちらは偶数番号が割り当てられました。同型艦は67隻。船体の大きさ、武装には「丙型」「丁型」で大差はありませんが、主機の違いから、速力は「丙型」よりも早い17.5ノットでしたが、ディーゼルに比べると燃費が悪く、「丙型」のほぼ倍の燃料を搭載しながら、航続距離が2/3程度に下がってしまいました。



f:id:fw688i:20200615211245j:image

(直上の写真は、「海防艦」の艦級瀬揃い。手前から「占守型」「択捉型」「御蔵型」「日振型」「丙型」「丁型」:実際には「日振型」の準同型「鵜来型」がありました)



海防艦は171隻が建造され、71隻が失われました。



駆潜艇

昭和期に入り、日本海軍ではそれまで漁船等を改造した特務駆潜艇の業務としていた沿岸での局地対潜防御活動に専任する艦種として駆潜艇を建造しました。

沿岸防御をその想定戦域としていたために、あまり航洋性には配慮が払われていませんでしたが、太平洋戦争では多くが南方での哨戒任務や船団護衛に従事しています。

艦級は以下の通りです。



 第1号級駆潜艇

ja.wikipedia.org

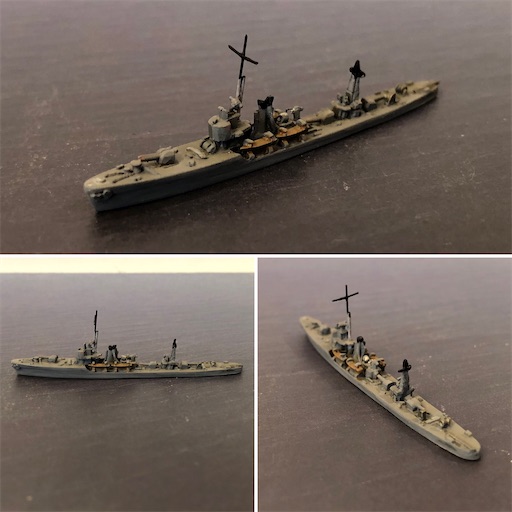

 (直下の写真:「第1号級」駆潜艇の概観。52mm in 1:1250 by HB :日本海軍が初めて設計した駆潜艇ですが、その後、「第13号級」が現れるまでの駆潜艇の基本形となりました。**余談異なりますが、このモデルのモデルの供給元であるHB社は日本の小艦艇に強いメーカーです。駆潜艇の主な艦級を揃えています)

f:id:fw688i:20200627182531j:plain

260トンの船体に40mm連装機関砲を主要装備としていました。24ノットの高速を有していましたが、航洋性は必ずしも良好ではありませんでした。以降の第12号艇までは本級の艦型を基本設計として、「友鶴事件」等の影響で復原性を高めるために艦橋位置や構造を改める等の回収を施しています。



第51号級駆潜艇

f:id:fw688i:20200810130737j:image

直上の写真「第51号級」駆潜艇の概観。44mm in 1:1250 by Trident 前部マストをプラロッドに変更)

ja.wikipedia.org

マル二計画(1933年度)で計画された小型駆潜艇です。

150トンの船体に40ミリ機関砲と爆雷18個を搭載し、23ノットのこの艦級としては比較的高速の速力を有していました。主として主要海軍根拠地の防備隊で使用され、同級3隻全てが終戦時に現存していました。

f:id:fw688i:20200810132110j:image

(直上の写真:駆潜艇の系譜。左から「第1号級」駆潜艇、「第51号級」駆潜艇、「第13号級」駆潜艇



第四号型駆潜艇 - Wikipedia

(モデル未)



第13号級・第28号級・第60号級駆潜艇

ja.wikipedia.or

 (直下の写真:「第13号級」駆潜艇の概観。42mm in 1:1250 by HB :日本海軍の駆潜艇の決定版、と言ってもいいでしょう。量産性を意識して機関を商船型のディーゼルとするなど、特徴が見られる設計です。次級の「第28号級」もほぼ外観は変わりません)

f:id:fw688i:20200627182601j:plain

前級をやや大型化した400トン弱の船体に、高角砲1門、13mm連装機銃等を装備していました。急造性を考慮して商船向けのディーゼルエンジンを搭載しています。主機をディーゼルとしたことで航続距離は伸びましたが、速力は16ノットとなりました。開戦後は適宜対空兵装を強化しています。

f:id:fw688i:20200627182624j:plain

(上下の写真:太平洋戦争後期には、対空機関銃が増設され、対空兵装が強化されました)

f:id:fw688i:20200627182651j:plain

次級の「第28号級」はその改良型です。



ja.wikipedia.or

「第13号級」の準同型艦。「第13号級」で課題が見つかった保針性改善のために、艦尾形状を直線的に改めました。量産性を高めるために艤装や船体構造の簡易化が図られました。



ja.wikipedia.org

「第13号級」の準同型艦で、「第28号級」で取り組まれた戦時急造のための簡易化を一層進めていたと言われています。



上記の5クラスで61隻が建造され、41隻が戦没しています。



機雷戦艦艇機雷敷設艦・機雷敷設艇・掃海艇)

機雷敷設艦というジャンル

本稿前回でも少し触れましたが、日本海軍はその創設以来、機雷敷設業務には専用艦船を建造せず、旧式の装甲巡洋艦や徴用した商船等を改造し、その役務に配置してきていました。

ようやく八八艦隊計画の時期に、機雷敷設専用艦船の保有に意向を示し、設計を始めました。大まかに設計された艦級は3種類に分類されると言っていいと考えています。



第1グループ:強行敷設艦敷設巡洋艦

第一のグループは「八八艦隊計画」に象徴される艦隊決戦の補助戦力として、想定決戦海面、あるいは敵前で機雷を敷設する大型の強行敷設艦で、これは目的海面までの長い航続能力を持ち、敵前敷設に対応するための強力な砲力、多数の機雷を搭載できる大型の艦型という特徴を備えています。「厳島」「沖島」「津軽」がこれに該当します。これらの艦は、太平洋戦争開戦後は、本来の機雷敷設任務以外にも、その大きな搭載能力(機雷庫)を買われ、高速輸送艦としても活躍しています。



機雷敷設艦厳島」(1929-1944)

掃海艇同様、日本海軍は機雷敷設業務に、旧式の装甲巡洋艦等を当てていましたが、大正期の八八艦隊計画に準じて、初めて本格的な機雷敷設艦の設計に着手しました。それが「厳島」です。
f:id:fw688i:20200913114800j:image

(直上の写真は、機雷敷設艦厳島」:89mm in 1:1250 by Authenticast)

ja.wikipedia.org

2000トン級の艦型に、主機にはディーゼル機関を採用しています。設計当時の艦隊決戦主戦場と想定されていた南洋諸島方面での機雷敷設任務を想定し航続距離と機雷搭載量が重視され、速力は17ノットと少し控えめに設定されています。

日本海軍の常として強行敷設、敵前敷設をも想定したため、2000トンの駆逐艦クラスの艦型の割には比較的強力な砲力をもっています。(14センチ砲単装砲3基)

2000トンの小ぶりな船体ながら、500個の機雷を上甲板直下の第二甲板の機雷庫に収納する事ができました。上甲板の4条の機雷投下軌条と第二甲板後方の6つの扉を開放する事で、機雷庫から直接機雷敷設ができる仕組みも併せて持っていました。

太平洋戦争開戦時にはフィリピン攻略戦を皮切りに南方作戦に従事し、機雷敷設、船団護衛、上陸支援、物資輸送等に大戦を通じて活躍しています。

1944年10月、スラバヤ方面で、オランダ潜水艦の雷撃で撃沈されました。



機雷敷設艦沖島」(1936-1942)

ja.wikipedia.org



ロンドン海軍軍縮条約の補助艦艇への制限下で生まれた本格的機雷敷設艦

ロンドン条約では補助艦艇の保有に関してもその形状、保有数の両面で制限が課せられるようになりました。機雷敷設艦についても制限が設けられ、新造される敷設艦は5000トンを超えたはならず、最大速力を20ノットとしています。さらに搭載砲の口径をは6インチ(15cm)以下、搭載数を4門までと制限され、さらに魚雷発射管の搭載は認められませんでした。

そもそもロンドン条約では「主砲口径が6.1インチを超え、8インチ以下で、10000トン以下の艦」をカテゴリーA:重巡洋艦とすると言う定義が行われ、この定義は、「夕張」「古鷹級」と、画期的なコンパクトな重武装艦を生み出し始めた日本海軍を警戒して列強が定め、「古鷹級」とこれに続く「青葉級」をカテゴリーAの総排水量の中でカウントし、その重巡洋艦保有数に限界を持たせることを狙ったとも言われています。

同様に機雷敷設艦艇に関する制約でも、日本海軍が高速で強力な兵装を持つ、軽巡洋艦或いは重巡洋艦に匹敵するような高速機雷敷設巡洋艦保有することを制限する狙いがあった、と言われています。

f:id:fw688i:20200920130502j:image

(直上の写真は、上述の機雷敷設艦沖島」の概観:104mm in 1:1250 by semi-scratched based on Neptune)



機雷敷設艦沖島」は 4000トン級の船体を持ち、条約制限いっぱいの20ノットの速力を有していました。主砲には、敵前での強行敷設を想定し、軽巡洋艦と同等の14cm主砲を防楯付きの連装砲架形式で2基、保有していました。機雷搭載能力は600発とされ、これを収納できる大きな機雷庫を持っていました。併せてカタパルトを搭載し水上偵察機の運用能力を備え、広域な偵察能力も保有していました。

前述のようにロンドン条約は、機雷敷設艦の名目で日本海軍が軽巡洋艦として運用できる強力な敷設巡洋艦を建造することを予防した、と言われていますが、実際に太平洋戦争では、開戦直後の中部太平洋での島嶼攻略戦での上陸作戦支援やソロモン諸島方面で輸送船団の護衛や、巨大な上記の機雷収納庫を利用して自ら輸送・揚陸任務など、高速を必要とする水雷戦隊旗艦等の任務を除けば、他の軽巡洋艦と同等に活躍しています。

1942年5月11日、ソロモン諸島方面で米潜水艦の雷撃で失われています。



機雷敷設艦津軽」(1941-1944)
f:id:fw688i:20200419111016j:image

(直上の写真は、上述の機雷敷設艦津軽」:104mm in 1:1250 by Neptune)

ja.wikipedia.org

 「津軽」は前述の「沖島」の準同型艦で、4000トンの船体を持ち、条約制限いっぱいの20ノットの速力を有していました。「沖島」と異なり「津軽」は12.5cm 連装対空砲を2基を主砲として搭載し、より対空戦闘能力に配慮した設計となっています。

沖島」同様、巨大な機雷収納スペースを生かし、太平洋戦争中盤までは、中部太平洋ソロモン諸島方面で輸送船団の護衛や、自ら輸送・揚陸任務などに活躍しています。

大戦後期にはレイテ島方面での機雷敷設を行い、併せて南西方面での輸送任務につく事が多く、1944年6月に米潜水艦の雷撃で失われました。

f:id:fw688i:20200920130518j:image

(直上の写真は、上述の機雷敷設艦沖島」と津軽」(左上)・「沖島」「津軽」の艦尾部の拡大(左下):機雷は上甲板乗の軌条と艦尾の第二甲板の後方扉からの投下設置が可能でした。・右列は「沖島」(右上)と「津軽」(右下)の主砲比較:右上の「沖島」の主砲は、ストックパーツを加工してして換装しました)



f:id:fw688i:20200920131003j:plain

(日本海軍の本格的機雷敷設艦のそろい踏み:本当はここに「八重山」の入れたかったけど・・・。奥から「津軽」「沖島」「厳島」)



機雷敷設艦八重山」(1932-1944)

ja.wikipedia.org

(Midwayレーベルでモデルあり、モデル未入手:概観は、後述の「白鷹」に似ています)

同艦は1100トン級と、やや小型の艦型を持ち、平時の訓練、戦時には哨戒や船団護衛等の汎用的な目的への対応も考慮して設計されています。兵装は当初から盾付きの12cm単装高角砲を2門搭載していました。小さな艦型ながら185個の機雷を搭載する設計でした。

同艦の大きな特徴は、なんと言っても電気溶接が最初に採用された事で、技術的にも用途的にも実験的な試みの軍艦となっています。同艦で使用された電気溶接の技術は、当然の事ながら未熟で、不具合が多発したようです。併せて復原性に課題があり、大規模な改修工事を受けています。

太平洋戦争では開戦時に南方攻略戦に帯同し機雷敷設業務に従事していますが、その後は対空兵装、対潜装備を強化し、護衛艦として船団護衛等に活躍しました。

1944年9月、フィリピン中部で米艦載機による攻撃で沈没しています。



雑談:機雷という兵器

ここまで、機雷敷設艦艇の第1グループを紹介してきたわけですが、そもそも「機雷」というのはどのような兵器なのか、少し説明を試みます。

「機雷」とは、水中に設置され艦船が接触、もしくは接近した際に爆発し艦船に損害を与える兵器です。「機械水雷」を略して「機雷」と言われています。

港湾封鎖、航路封鎖、あるいは逆に港湾・航路への侵入防御等の目的に使用される事が多く、敷設には艦船による海面敷設、航空機による空中投下、あるいは潜水艦による水中敷設等の方法が用いられます。

機雷を設置された海面を機雷原と呼びますが、機雷原の設置には大量の機雷を計画的に設置する事が必要ですが、「機雷」そのものの強度の脆弱さを考慮すると、短時間での大量の機雷敷設には専用敷設装備を持った艦船が必要でした。

第二次世界大戦の後半には空中投下が可能な強度を持った機雷が開発され、日本周辺の海域では米軍爆撃機から空中投下された機雷での海上封鎖が行われました。

「機雷」自体の起爆作動方法は大きく以下の3種類に大別されます。

触発機雷:機雷の触覚、あるいは機雷から延長される水中線などに艦船が接触した際に爆発する機雷で、一般的に最もよく知られているタイプと言えます。

感応機雷:艦船の発生させる磁気、音響、通過時の水圧変化、艦船の機械類が発生させる電流等を感知して爆発するタイプの機雷で、現状はこれらの複数の刺激を併用して攻撃対象の艦船を特定し爆発するこのタイプが主流になっています。

管制機雷:簡単にいうと有線で陸上の管制室等から起爆指示が送られるタイプの機雷です。根拠地の周辺、あるいは要地に設置され、平時には艦船通過等を探知するセンサーから、音響や発生電流等の情報集取も可能です。

太平洋戦争時に日本海軍が保有していたのは触発機雷のみでしたが、同時期に米海軍は感応機雷の運用も開始していました。この背景には日本海軍のレーダー技術や対潜水艦戦用装備、特に水中聴音やソナー関連の電子技術の立ち遅れが大きく影響していたと言わざるを得ません。

現在ではセンサーで条件に合致する(音紋特性・磁気特性等)特定の艦船の通過をした際に起動し、目標を追跡する自走能力を持ったホーミング機雷なども実用されています。



以前、本稿で紹介した光岡明氏の「機雷」という小説では、大戦中は海防艦に乗り組んでいた主人公が、終戦後、掃海艇に乗務して日本近海に設置された「機雷」を処理する、という物語なのですが、ここで米海軍が空中投下した「感応機雷」について詳しく語られています。

www.amazon.co.jp

音響感知式の「感応機雷」は、「艦船の通過回数を検知し特定回数に達した場合に起爆する」というような記述があったと記憶します。つまり、こうした機雷の場合には除去(掃海)にあたっては、ダミー音源を牽引した掃海艇が何度もその上を通過せねばならず(例えば起爆セットが「通過7回目」だった場合には、ダミーがその上を7回通過しないといけないのです)、それだけ掃海艇そのものも危険に曝される、という訳です。それにも増して気の遠くなるような地道な作業です。まるでテロ。地雷と似ていますね。

実際に日本はこの米軍が敷設した機雷の除去に、20年の年月を費やしています。

 実はこの小説、私の最も好きな小説の一つです。「海防艦」が冒頭現れるのもその魅力の一つですが、主人公が終戦を挟んで静かに生きてゆく姿に感動します。興味のある方は是非。



本稿では「防潜網」という用語も出てきますが、多くの場合、この「防潜網」も一定間隔で機雷を装備しており、「防潜網」に接触した潜水艦に損害を与える仕組みになっています。



「機雷」=「触雷」というと、本稿の主題であった「主力艦開発史」の流れで思い出されるのは、やはり日露戦争のロシア太平洋艦隊の司令長官マカロフ提督の遭難と、その直後の「魔の5月15日」でしょうか。

当時、世界的な名将として知られ、新たに旅順要塞の太平洋艦隊の司令長官として着任したマカロフが、1904年4月13日、旗艦「ペトロパブロフスク」に座乗して旅順周辺海域での日本艦隊の追撃戦からの帰還途上で、日本海軍の敷設した機雷に触雷して戦死しました。

fw688i.hatenablog.com

このマカロフの死は、明らかにその後の旅順周辺でのロシア艦隊の活動に大きな影響を与え、例えば旅順要塞自体の不備から、その後、ある意味必然的に発生せざるを得なかったであろう「黄海海戦」などは、おそらく全く異なった展開となっていたと思われます。マカロフはおそらくその出撃の主題を冷静に捉えて、ウラジオストックへの遁走に邁進し艦隊を保全。もしくは積極的な攻勢に転じて損害を出しながらも日本海軍はその主力艦隊をこの海戦で消耗し、その後、極東へ回航されて来るバルティック艦隊の迎撃は叶わなかった、というような結果も想定されます。いずれの場合にも、バルティック艦隊の回航は全く異なる意味を持ち、戦争の帰趨は変わっていたかもしれません。

この直後の5月15日、今度は旅順要塞海域を哨戒中の日本海軍の戦艦「初瀬」と「八島」が、今度はロシア海軍が敷設した機雷に触雷、両艦は轟沈してしまいます。当時、6隻しか保有していなかった戦艦のうち2隻が同時に失われる、という悲劇でした。



と、まあ、少し脱線。



第2グループ:急設網艦

第二のグループは、主力艦隊に帯同し艦隊の泊地に、第一次世界大戦以来、飛躍的に性能を向上させ水上艦にとって重大な脅威となりつつある潜水艦の侵入、攻撃を防ぐための防潜網を転調する急設網艦のグループで、この艦種は機雷敷設の能力も併せて持っていました。「白鷹」

「初鷹級」の3隻がこのグループに属します。この艦級は、太平洋戦争中盤以降、防潜網の展張装備を対潜兵装に換装し、船団護衛等の任務に活躍しています。



急設網艦「白鷹」(1929-1944)

その名の通り、艦隊泊地などに対潜水艦侵入防止用の防潜網を展張する役目を負う艦種ですが、機雷敷設の能力もあるため、正式の艦種分類は日本海軍では機雷敷設艦となっています。

「白鷹」(「ハクタカ」ではなく「シラタカ」と読みます)は日本海軍が建造した最初の「急設網艦」ですが、同時に世界で初めて防潜網敷設艦として設計された船でもあります。

f:id:fw688i:20200913114741j:image

(直上の写真は、急設網艦「白鷹」:69mm in 1:1250 by Superior?ちょっと怪しい。兵装配置はほぼ最終時点=8cm高角砲2基を主兵装とした時点を再現しているつもりです。もう少し爆雷投射機等があったほうがいいかも)

ja.wikipedia.org

就役当初から復原性に大きな課題を抱えており、重装備であった砲兵装が順次改められてゆきました。また(1300トン、12cm高角砲3基(竣工時)、のち8cm高角砲2基、速力16ノット)

太平洋戦争開戦時には南方攻略戦に従事、その後主としてインドネシア海域での機雷敷設・防潜網敷設等に活動したのち、他の敷設艦同様、防潜網・機雷の収納庫を活用した輸送任務等に活躍しました。大戦の推移にともない防潜網の展張、機雷敷設の機会の減少に準じ、敷設関係の装備を撤去して代わりに対潜装備を搭載。最終的には船団護衛が任務の主体となりました。す。

 1944年8月、バシー海峡で米潜水艦の雷撃で失われました。



「初鷹級」急設網艦 (1939-:同型艦3隻「若鷹」のみ残存)

ja.wikipedia.org

(Oceanicレーベル、もしくは Superiorレーベルでモデルあり、モデル未入手)

 「初鷹級」急設網艦は、「白鷹」以来、約10年ぶりで建造された急設網艦です。基本設計は「白鷹」の改良型で、乾舷を引くくして復原性を改善、主機を「白鷹」のレシプロ機関から蒸気タービンとして速力を20ノットに向上させ、併せて航続距離を「白鷹」の1.5倍としています。重量軽減のために主兵装を40mm機関砲としています。その他、復原性の改善のために煙突を低くするなど、全体的に駆逐艦のようなスマートな艦型となりました。

後に不具合の多い主兵装40mm機関砲を8cm高角砲や25mm機関砲に換装するなど、兵装には変更が加えられました。

「初鷹級」は、いずれの艦も太平洋開戦当初から上陸作戦支援や船団護衛につく事が多く、本来の機雷敷設・防潜網敷設任務に従事する機会はあまりありませんでした。特に1944年からは船団護衛が主任務となり、敷設関連の軌条を撤去して対潜装備が配置されています。

1944年9月に「蒼鷹」、1945年5月に「初鷹」がいずれも米潜水艦の雷撃で失われ、「若鷹」のみ終戦時に残存していました。



第3グループ:敷設艇

第三のグループは、より小型の基地防御用の敷設艇です。基地周辺の防潜網敷設や、沿海航路保全の機雷敷設などに従事する艦種です。

このグループには「燕級」「夏島級」「側天級」「神島級」の4つの艦級が建造されました。

この艦種は太平洋戦争末期、日本本土決戦構想が具体化するにつれ、必要性が増した艦種でもありました。



 「燕級」敷設艇(同型2隻:1929-)

ja.wikipedia.org

f:id:fw688i:20200920131036j:image

(直上の写真は、「燕級」敷設艇の概観:57mm in 1:1250 by Oceanic ?ちょっと怪しい。主兵装のみそれらしく乾燥したつもりです)

八八艦隊計画の一環として、港湾防御用に設計された小型艦級です。防潜網・機雷等の敷設のみでなく掃海も対応可能とした一種の万能艇を目指していました。(450トン、19ノット、主兵装:8cm高角砲×1・13mm機銃×1、機雷80基)

太平洋戦争では佐世保防備戦隊の所属し、主として南西諸島方面の船団護衛や機雷敷設に従事していました。

「燕」「鷗」の2隻が建造されましたが、1944年から1945年にかけて、両艇ともに南西諸島近海で失われました。



 「夏島級」敷設艇(同型3隻:1933-)

ja.wikipedia.org

f:id:fw688i:20200920131047j:image

(直上の写真は、「夏島級」敷設艇の概観:63mm in 1:1250 by Oceanic ?ちょっと怪しい。主兵装のみそれらしく乾燥したつもりです)

「燕級」敷設艇の改良型で「夏島」「那沙美」「猿島」の3隻が建造されました。(450トン、19ノット、主兵装:8cm高角砲×1・13mm機銃×1、機雷120基)

太平洋戦争では各根拠地の防備船体に所属し船団護衛や機雷敷設に従事しましたが、3隻とも1944年に3隻とも相次いで失われました。



 「測天級」敷設艇(同型15隻:1938-終戦時4隻残存)

ja.wikipedia.org

(Oceanicレーベルでモデルあり、モデル未入手)

それまでの敷設艇を大型化した艦型で、機関をディーゼルとしてより汎用性を高め、太平洋戦争における敷設艇の主力となりました。前級までの復原性不足を解消し、航洋性に優れ活動範囲は日本近海に留まらず広い戦域に進出し活躍しています。(720トン、20ノット、主兵装:40mm連装機関砲×1・13mm連装機銃×1、機雷120基 /6番艦「平島」以降は主兵装:8cm高角砲×1・13mm連装機銃×1)

終戦時に「巨済」「石埼」「濟州」「新井埼」の4隻が残存していました。





 「神島級」敷設艇(同型2隻:1945-終戦時に2隻とも残存)

ja.wikipedia.org

(Oceanicレーベルでモデルあり、モデル未入手)

本土防衛のために「測天級」の簡易版として急遽建造された艦級です。3隻が着工し、1隻が建造中止、「神島」のみ1945年7月に就役しました。「粟島」は艤装中に終戦を迎え、終戦後に復員輸送船として就役しました。(766トン、16.5ノット、主兵装:40mm機関砲×1・25mm機銃×3)



掃海艇について

掃海艇は本来、その名の通り掃海任務を担当する艦種ですが、日本海軍は「八八艦隊計画」までは旧式の駆逐艦をこの任務に当てていました。「八八艦隊計画」により初めて専任艦艇を設計する事になるのですが、この計画自体が「艦隊決戦」構想に基づく計画であり、日本海軍では主力艦隊の前路開削のための敵艦隊前での掃海任務を想定し、その艦型に比較すると大きな砲力を備えている特徴がありました。

大戦中は掃海装備のための後甲板に対潜装備を搭載し、掃海任務だけでなく、船団護衛等にも活躍しました。

艦級としては以下のクラスがありますが、本稿で扱う1:1250スケールで模型化されているのは

私の知る限り「第13号級」、「第7号級」と「第19号級」の3クラスです。



第1号級掃海艇(既存モデル、あった!?)

ja.wikipedia.org

(直下の写真:「第1号級」掃海艇の概観。59mm in 1:1250 bt ??? メーカー不明)

f:id:fw688i:20200913104415j:image

筆者が頼りにしている艦船モデルのデータベースsammelhafen.deで調べても、「第1号級」掃海艇のモデルは登録されていないのですが、筆者のストックモデルでそれらしきものを発見。少しディテイルアップをしてみました。



「第1号級」掃海艇は、それまで旧式駆逐艦等を掃海任務に割り当てていた日本海軍が、大正期の八八艦隊計画の一環として初めて「掃海艇」として設計した艦級です。日本海軍の掃海艇の常として、敵前での主力艦隊の前路開削を想定しているため、本級も艦型に比して比較的強力な砲力を搭載していました。(600トン、12cm平射砲2門、20ノット)

同型艦に、本級を改良した「第5号級」掃海艇があります。

ja.wikipedia.org

同級も外観的には大差がなく、「第1号級」「第5号級」併せて6隻が建造され、太平洋戦争には、その汎用性を買われて本来の掃海任務の他、船団護衛等にも従事しました。第4号掃海艇を除いて、全てが太平洋戦争で失われました。



第13号級掃海艇

ja.wikipedia.org

 (直下の写真:「第13号級」掃海艇の復原性改修後の概観。58mm in 1:1250 by The Last Square: Costal Forces)

f:id:fw688i:20200627182325j:plain

設計当時の日本海軍の艦艇設計の共通点として、重武装でトップヘビーであり、復原性に課題がある艦級とされていました。上述の「友鶴事件」で改修工事が行われ、艦橋が一段低められ艦底部のバラストキールが装着されるなどの対策が取られました。(690トン、12cm平射砲2門、19ノット:復原性改善工事後)



次級の「第17号級」は元々は本級の5番艦、6番艦でしたが、設計段階で上記の改修が反映され、船体が少し小さくなりました。

第十七号型掃海艇 - Wikipedia



第7号級掃海艇

ja.wikipedia.org

f:id:fw688i:20200810130955j:image

(直上の写真「第7号級」掃海艇の概観。59mm in 1:1250 by Trident 前部マストをプラロッドに変更)

「友鶴事件」「第四艦隊事件」等を経て、設計された掃海艇です。艦型は復原性・船体強度などの前級が抱えていた問題を考慮して、異なる外観となっています。しかしその任務想定が艦隊の前路開削や、上陸地点の航路掃海等、敵前での業務を想定していたため、船体の大きさに対して大きな砲力を有していました。(630トン、12cm平射砲3門、20ノット)

f:id:fw688i:20200810131032j:image

(直上の写真:「第7号級」掃海艇と本稿では既出の「第19号級」掃海艇との艦型比較。直下の写真:主砲が「第7号級」掃海艇では平射砲であるのに対し(上段)、「第19号級」ではM型砲架の採用により、仰角が挙げられているのが分かります)

f:id:fw688i:20200810131027j:image



 第19号級掃海艇

ja.wikipedia.org

 (直下の写真:「第19号級」掃海艇の概観。59mm in 1:1250 by Trident: 「鴻級」水雷艇と同様に、主砲は55°の仰角での射撃を可能したM型砲塔を搭載していました。艦種も第25号艇以降は戦時急増のために簡素化した直線的な艦首を採用しています)

f:id:fw688i:20200627182253j:plain

 同級では主砲が仰角をかけることの出来るM型砲架に改められています。同砲架は55°まで仰角をかけることができましたが、対空戦闘ではなく、対地上砲撃等を想定したとされています。実際に前出の「第13号級」では太平洋戦争の緒戦のボルネオ攻略戦闘で、陸上砲台からの射撃で2隻が失われています。上陸作戦等に伴う前路開削等には、その様な陸上砲撃を行う機会が伴ったのかもしれません。(650トン、12cm3門(M型砲架)、20ノット)

また同級の第25号艇以降は、戦時急造適応のため簡易化が行われ、艦首形状が直線化しています。

f:id:fw688i:20200627182442j:plain

 (直上の写真:「第13号級」と「第19号級」掃海艇の概観比較。「第13号級」は設計当時の日本海軍の通弊だった幅広の艦型を持ち喫水が浅く重装備のためにヘビートップの傾向がありました)
 (直下の写真は、「第7号級」掃海艇までが装備していた防楯付き12cm平射砲(上段)と、「第19号級」掃海艇が装備したM型砲架12cm砲(下段):写真はいずれも前出の水雷艇のものですが、掃海艇でも同様の主砲搭載形式の変更があ行われました。M型砲架の採用により55°までの仰角での射撃が可能になりましたが、この変更の目的は対空戦闘よりも対艦・対陸上砲撃への適応を考慮されたものでした)

f:id:fw688i:20200628001154j:plain

上記の6クラスで35隻が建造されましたが、30隻が戦没しています。
